| 9. |
MONTAGE DE LA SORTIE SUR TERRASSE |
 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|

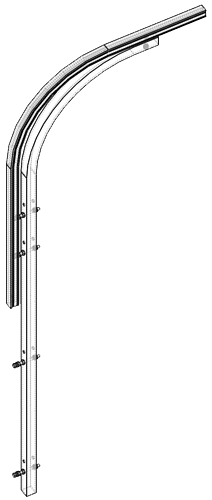

La crosse de sortie se présente sous la forme suivante: |
|
Avant de mettre en place la crosse, s'assurer qu'il y a le nombre d'échelons voulu en partie haute. |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Elle est principalement composée d'un rail cintré de 1100x800mm, et d'un renfort en tube aluminium cintré de 40x40x4mm de 2000x500mm.
4 fixations M10 L110 associent le rail et le renfort.
 L'éclisse de jonction nécessaire au montage ainsi que la butée haute sont à prévoir en complément de la crosse.
Il est fortement recommandé de monter et d'ajuster au sol la crosse avec la dernière portion d'échelle.
 Ajouter des échelons supplémentaires sur la partie basse du rail de la crosse pour permettre une meilleure préhension lors de la montée et la descente. Pour l'installation d'une sortie, utiliser comme dernière fixation une fixation murale YPS-130. Si le support ne le permet pas, contacter notre service technique.

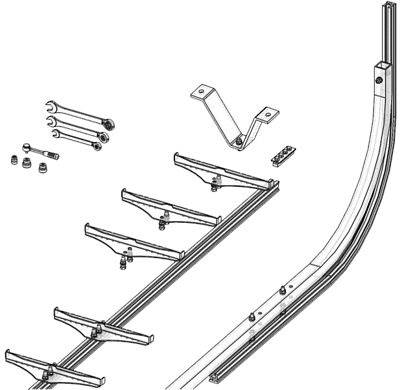

La partie horizontale de la crosse doit être positionnée à 1100mm du sol (+ ou 200mm). MODE OPERATOIRE D'ASSEMBLAGE : La première étape consiste à démonter les 3 échelons supérieurs de l'échelle et les deux vis M10 x100mm inférieures de la crosse:
|
|
Serrer l'ensemble des fixations au couple 45Nm.
Pour que l'ensemble soit plus rigide et plus sécurisant, une variante existe : la sortie rallongée |
|
|
|
|
|
|
|
|

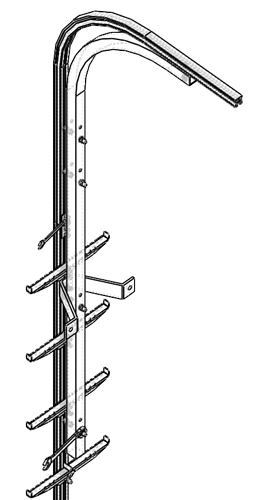

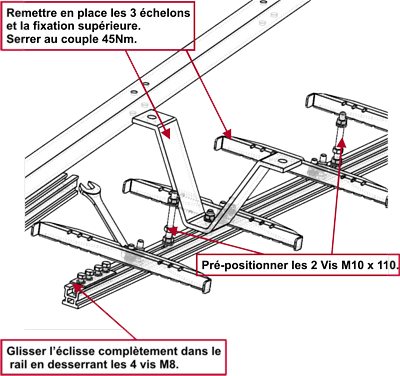

Remonter les échelons (la distance maximale entre deux échelons est de 300mm) ainsi que la fixation murale sans omettre de positionner les deux vis M10 x100mm entre les échelons.
Glisser ensuite l'éclisse dans le rail de la crosse ou de l'échelle.
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

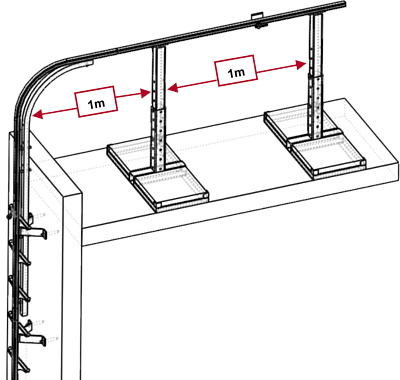

La crosse est alors prolongée de 1000 à 2000mm et des supports à hauteur réglable sont positionnés tous les mètres.

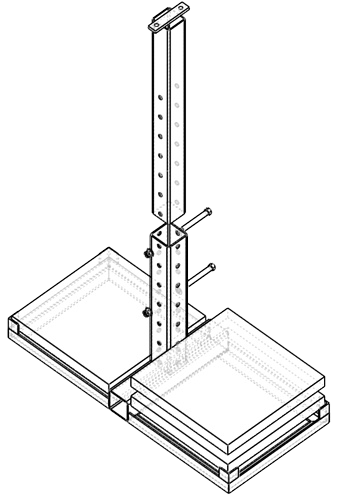

4 dalles de 400x400x40mm de 14kg minimum lestent la sortie. |
|
|
|
|
|
|
|
|
|
|
|
 |  | |
