| 6. |
MONTAGE DU PALIER DE REPOS |
 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|

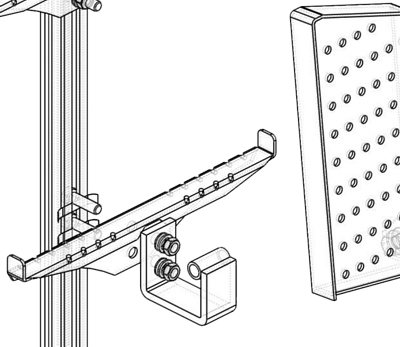

Le palier de repos YPS-071 se présente sous la forme suivante: |
|

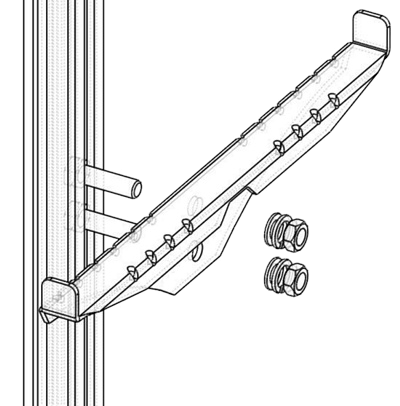

Pour le montage du palier: |
|
|
|
|
|
|
|
|
|
|
 Dévisser la vis basse de l’échelon.
Positionner le support sur la vis basse ainsi que sur la vis libre qui se trouve au dessus de l’échelon.
Placer les rondelles plates, grower + écrous.
Serrer les fixations au couple 45Nm.
Tester le montage.
|
|
|
|
|
|
|
|
|

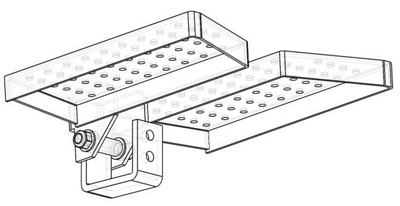

Le palier de repos se monte derrière un échelon. |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
 |  | |
