| 5. |
MONTAGE DES BUTEES |
 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Il existe deux types de butées hautes, deux types de butées basses et un type de butée fixe d'extrémité :

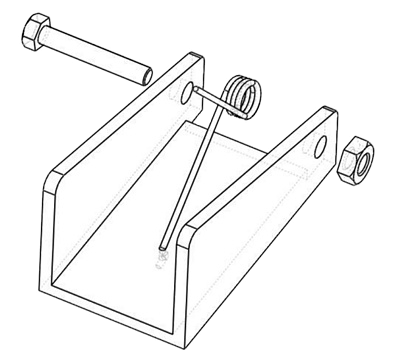

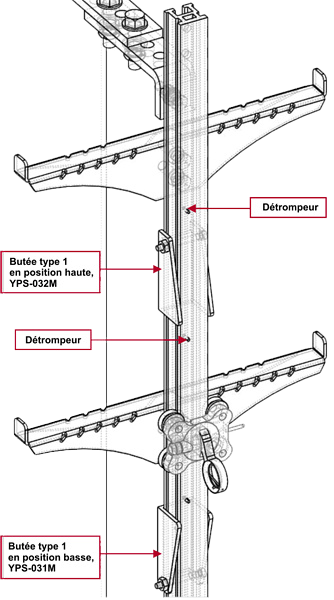

Les butées type 1 YPS-031M et YPS-032M peuvent être positionnées en configurations «butée haute» ou «butée basse».
Ce type de butée, fournie avec 2 détrompeurs, se monte sur le rail de l'échelle par perçage transversal du rail.
(Voir détail du montage). |
|
Et,

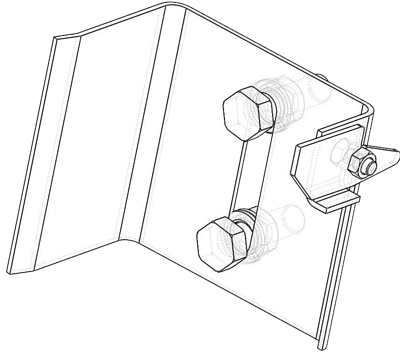

les butées hautes et basses type 2 YPS-034 et YPS-033 à fixer au rail par deux vis M10 A2, mises en place dans la glissière du rail, avec rondelles plates, rondelles grower et écrous.
|
|
|
  |
|
|
|
|
|
|
Butée fixe YPS-035 à monter en extrémité supérieure du rail par boulonnerie inox A2 M10 dans la glissière, rondelles plates, rondelles grower et écrous :
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
5.1 |
Montage de la butéee type 1 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

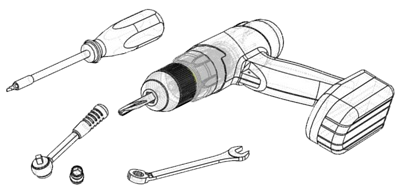

Pour mettre en place une butée de type 1, il est nécessaire de disposer du matériel suivant: |
|

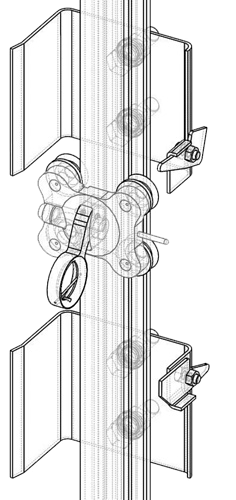

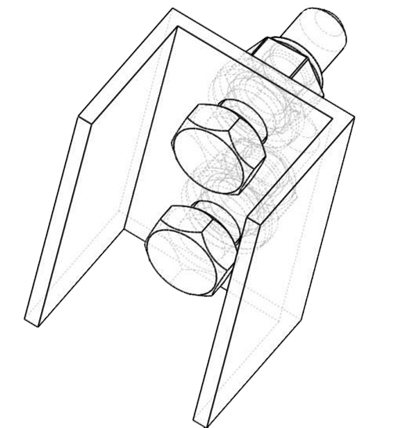

Le montage se retrouve alors dans l'état suivant : |
|
|
|
|
|
|
|
 Une perceuse avec une mèche de 7mm + une de 3mm de diamètre.
Un jeu de clés (plate ou à cliquet) de 10.
Un tournevis pour orienter le ressort.

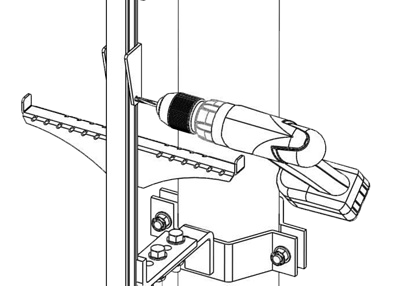

La première étape consiste à percer le rail (7mm) en utilisant la butée comme gabarit de marquage: |
|

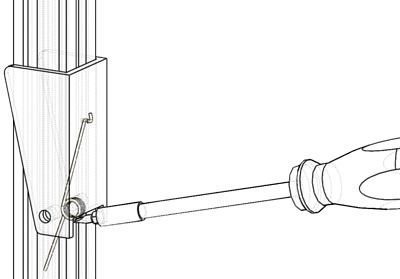

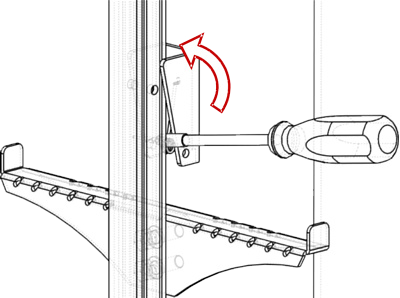

Il peut être nécessaire de replacer le ressort parallèlement au perçage à l'aide d'un tournevis.

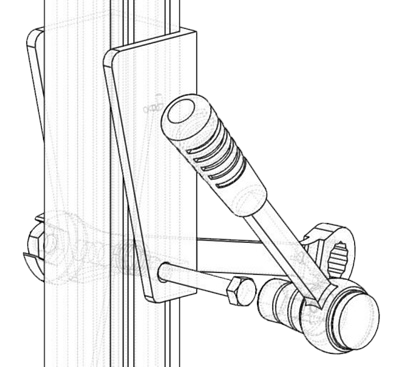

Il suffit ensuite d'appuyer avec le doigt sur le ressort afin de passer l'axe de la vis M6 à l'intérieur,et de serrer au couple 18Nm. |
|
|
|
|
|
|
|
Pour mettre en place le ressort, positionner le crochet dans la butée, mettre en place l'autre extrémité du ressort dans la rainure du rail 50 à 100mm sous le perçage et plaquer la butée en remontant; |
|

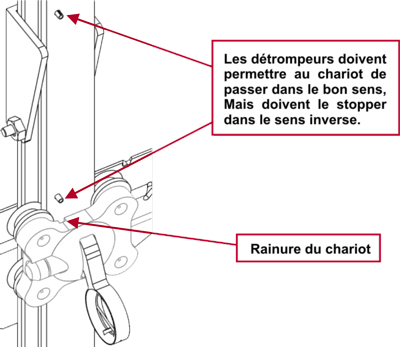

La dernière étape est la mise en place des détrompeurs. Les deux axes seront positionnés au-dessus et en-dessous de la butée par l'intermédiaire de deux perçages (diam 3mm) placés à 7mm du bord gauche du rail: |
|
|
|
|
|
|
|
|
|
Afin de s'assurer du bon positionnement des détrompeurs, faites un test avec un chariot, en le positionnant d'abord dans le bon sens, puis en sens inverse. |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
5.2 |
Montage de la butéee type 2 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

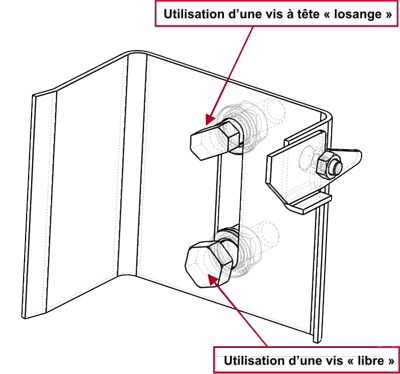

Le montage de la butée type 2 se fait par l'intermédiaire de la vis M10 libre (vis réservée entre 2 échelons) + d'une vis M10 dite à tête « losange » à introduire dans la glissière. |
|

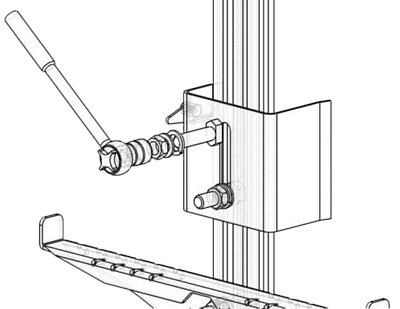

Terminer le montage par la mise en place de la vis M10 à tête «losange» YPS-039 dans la glissière : |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

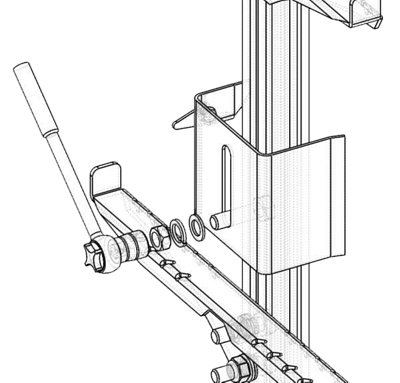

Utiliser dans un premier temps une vis M10 libre pour positionner la butée : |
|
Les deux fixations doivent être serrées au couple 45Nm et la butée doit être testée par l'intermédiaire d'un chariot. |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
