YPSOS - SYSTEME ANTICHUTE
|
|
|
|
.
Système
Antichute
|
|
| |
|
|
|
|
|
 |
|
Echelle Standard |
|
|
|
|
Echelle YPSOS |
|
Famille Produit : Ensemble
|
Plus d'info |
|
|
 |
 |
YPS-001 |
|
|
|
|
|
|
|
|
|
|
|
|
Echelle composée d’un profilé de guidage en aluminium de 31x31mm.
Distance entre fixations: 2m max.
Distance entre échelons: 300mm.
Longueur standard des sections d’échelle: 2700mm.
Existe en 3 versions:
- Echelons en acier galvanisé à chaud YPS-001
- Echelons en alu anodisé YPS-002
- Echelons en inox YPS-003 |
|
|
|
|
|
|
|
|
|
|
|
Echelle Standard |
|
|
|
|
Sortie rallongée sur terrasse |
|
Famille Produit : Ensemble
|
Plus d'info |
|
|
|
|
YPS-201 |
|
|
|
|
|
|
|
|
|
|
|
|
Livrée sans éclisse de jonction et sans butée haute. Le système se compose de différents éléments fournis séparément:
Une crosse de sortie, un rail horizontal de longueur au choix et d'un potelet réglable autoportant tous les 1,5m, lesté avec 4 dalles béton de 400x400mm de 14 Kg minimum.
Prévoir également une éclisse verticale, une éclisse horizontale et une butée haute ou fixe.
Peut être prolongée par un élément de rail horizontal de 1m ou 2m sur demande.
Nota : attention à l'acrotère qui ne doit pas faire plus de 200mm de hauteur pour une utilisation aisée. Dans le cas contraire, prévoir un palier. |
|
|
|
|
|
|
|
|
|
|
|
Echelle Standard |
|
|
|
|
Sortie sur terrasse |
|
Famille Produit : Ensemble
|
Plus d'info |
|
|
|
|
YPS-200 |
|
|
|
|
|
|
|
|
|
|
|
|
Livrée sans éclisse de jonction et sans butée haute.
Nota:
attention à l'acrotère qui ne doit pas faire plus de 200mm de hauteur pour une utilisation aisée.
Dans le cas contraire, prévoir un palier.
Un nombre d’échelons fixés sur la sortie permet une bonne préhension. |
|
|
|
|
|
|
|
|
|
|
|
Echelle Standard |
|
|
|
|

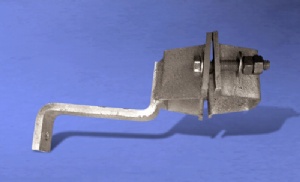

Collier de fixation |
|
Famille Produit : Fixation
|
Plus d'info |
|
|
|
|
YPS-120 |
|
|
|
|
|
|
|
|
|
|
|
|
Collier de fixation en acier galvanisé.
Distance profilé/support: 150mm.
Distance entre 2 supports:
Recommandé: 1400mm
(Maxi: 1750mm).
Le collier de fixation peut être mis en place vers le haut et vers le bas.
Le collier est livré avec la boulonnerie inox M12 L70 et avec la contre-platine en acier galvanisé. |
|
|
|
|
|
|
|
|
|
|
|
Echelle Standard |
|
|
|
|

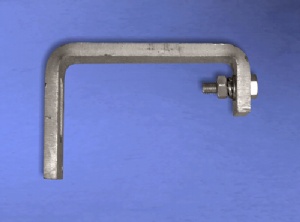

Etrier de fiixation |
|
Famille Produit : Fixation
|
Plus d'info |
|
|
|
|
YPS-110 |
|
|
|
|
|
|
|
|
|
|
|
|
Etrier de fixation en acier galvanisé.
Dimensionnement minimum: M12.
Cette fixation doit être adaptée aux supports (résistance >10KN).
L'étrier de fixation peut être mis en place vers le haut et vers le bas.
Distance entre 2 supports:
Recommandé: 1400mm
(Maxi: 1750mm). |
|
|
|
|
|
|
|
|
|
|
|
Echelle Standard |
|
|
|
|

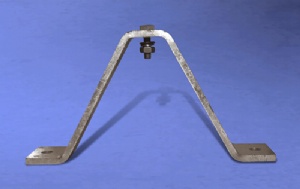

Fixation sur béton plein |
|
Famille Produit : Fixation
|
Plus d'info |
|
|
|
|
YPS-130 |
|
|
|
|
|
|
|
|
|
|
|
|
Pour une utilisation sur les ouvrages en béton plein, de bonne qualité.
Cette interface demande deux fixations M12 ayant une résistance à la traction supérieure à une tonne.
Distance profilé/support de 150mm.
Distance entre support <2m. |
|
|
|
|
|
|
|
|
|
|
|
Echelle Standard |
|
|
|
|

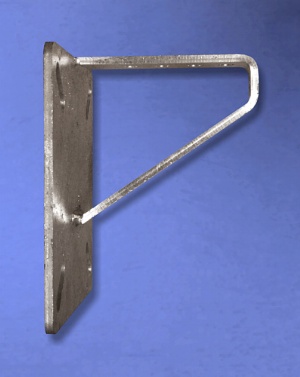

Fixation sur support creux |
|
Famille Produit : Fixation
|
Plus d'info |
|
|
|
|
YPS-140 |
|
|
|
|
|
|
|
|
|
|
|
|
Support de fixation en acier galvanisé, pour une utilisation sur les ouvrages en maçonnerie creuse.
Notas:
s'assurer de la résistance de chaque fixation à l'aide d'un extractomètre, (500daN/15s) et serrer chaque fixation à la clé dynamométrique. |
|
|
|
|
|
|
|
|
|
|
|
Echelle Standard |
|
|
|
|

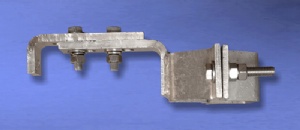

Collier de fixation réglable |
|
Famille Produit : Fixation Réglable
|
Plus d'info |
|
|
|
|
YPS-160 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Echelle Standard |
|
|
|
|
Etrier de fixation murale réglable |
|
Famille Produit : Fixation réglable
|
Plus d'info |
|
|
|
|
YPS-170 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Echelle Standard |
|
|
|
|
Etrier de fixation réglable |
|
Famille Produit : Fixation réglable
|
Plus d'info |
|
|
|
|
YPS-150 |
|
|
|
|
|
|
|
|
|
|
|
|
Etrier de fixation réglable de 160mm à 235mm.
La boulonnerie doit être serrée à la clé dynamométrique.
Les éléments du support peuvent être inversés, retournés… |
|
|
|
|
|
|
|
|
|
|
|
|
 |  | |
