| 14. |
MONTAGE DE L'ECHELON RABATTABLE |
 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|

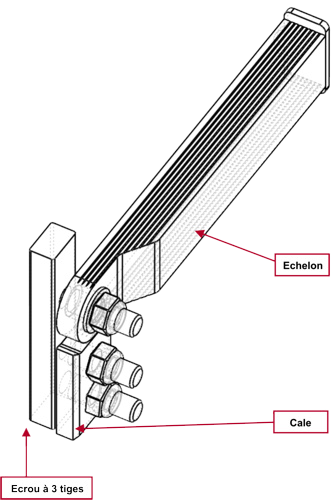

L'échelon rabattable se présente sous la forme suivante: |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
L'échelon est livré pré-monté. Il suffit donc de glisser l'écrou à 3 tiges dans la rainure du rail et de serrer les 2 écrous M10 de la cale au couple.
|
|
Le serrage de l'écrou de l'échelon doit permettre à ce dernier de pivoter avec une certaine facilité.
Ne pas omettre de glisser quelques vis de M10 x 35mm dans la glissière du rail pour fixer le rail ultérieurement.

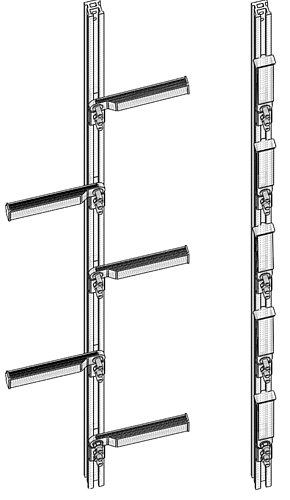

La distance maximale entre deux échelons est de 300mm |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
 |  | |
