| 13. |
MONTAGE DE L'ECHELLE FLYPSOS |
 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|

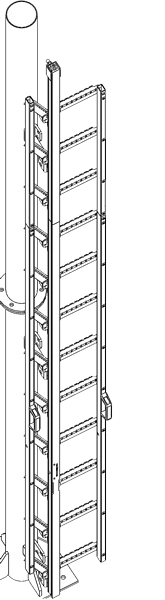

L'échelle FLYPSOS se présente sous la forme suivante:

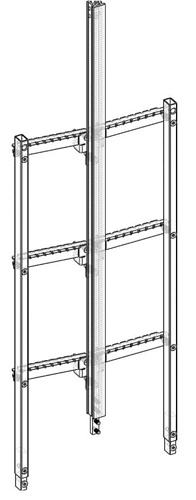

Un élément haut peut être ajouté.
Cet élément YPS-762 peut mesurer jusqu'à 2700mm.
|
|
Cette échelle est livrée pré-montée avec un élément bas de 2700mm YPS-761.

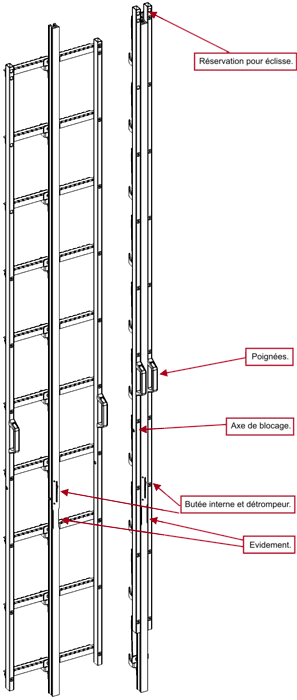

Sur cet élément sont déjà installés :
 l'évidement
le détrompeur
les poignées
l'axe de condamnation + goupille
la butée d'arrêt basse

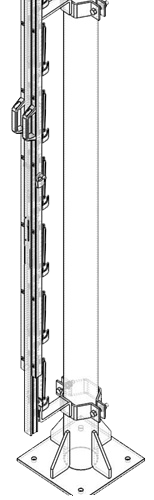

L'échelle FLYPSOS se monte avec les mêmes fixations que les échelles standards fixes. La seule différence concerne la vis de fixation :

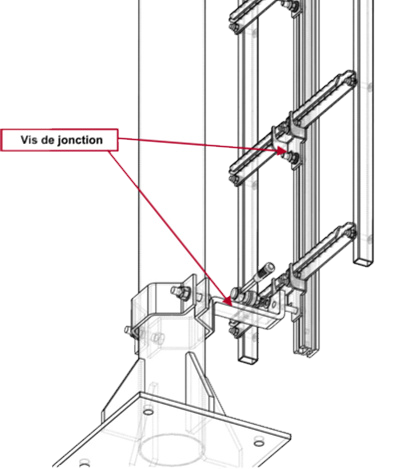

Il n'y a pas de vis libre sur les échelles FLYPSOS, et la fixation ne peut être faite que sur la vis de jonction de l'échelle.
|
|
|

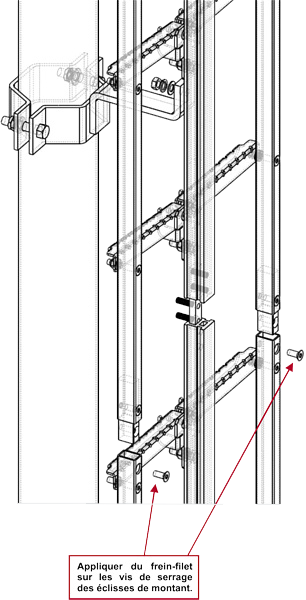

Pour la mise en place de l'élément supérieur: |
|
|
|
|
|
|
|
|
|
|
|
|
Serrer au couple la première fixation, mais serrer légèrement les suivantes.
Le serrage au couple de toutes les vis de jonction utilisées sur les fixations se fera en toute fin de montage sur échelle fermée. |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
 |  | |
