MONTAGE DE l'AIGUILLAGE |
 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|

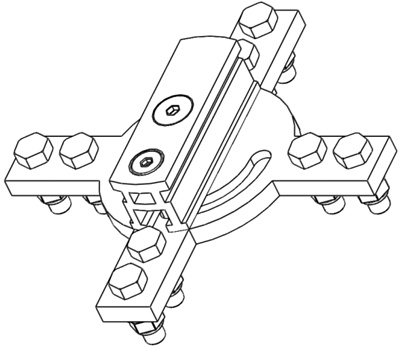

L'aiguillage se présente sous la forme suivante : |
|

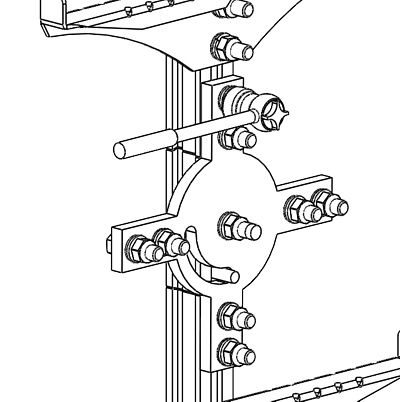

Serrer les 4 boulons M10 au couple, et mettre en place les contre-écrous. |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
L'aiguillage peut être placé en tout point de l'échelle entre deux échelons. La pose d'un aiguillage ne modifie pas les règles de montage des fixations verticales.

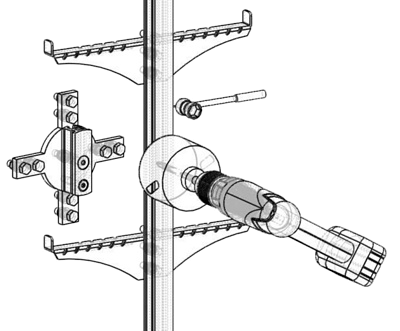

Effectuer la découpe des rails suivant le rayon de l'aiguillage, à l'aide d'une scie cloche de 100mm de diamètre: |
|
L'aiguillage est une jonction entre une ligne de vie verticale répondant à la norme EN353-1 et une ligne de vie horizontale répondant la norme EN795 classe D.
La norme la plus contraignante en termes de résistance pour le rail est la norme EN795. |
|
|
|
|
|
|
|
|
Afin de mettre en place aisément l'aiguillage, il est fortement recommandé d'utiliser des rubans adhésifs pour pré-positionner les vis M10:
|
|

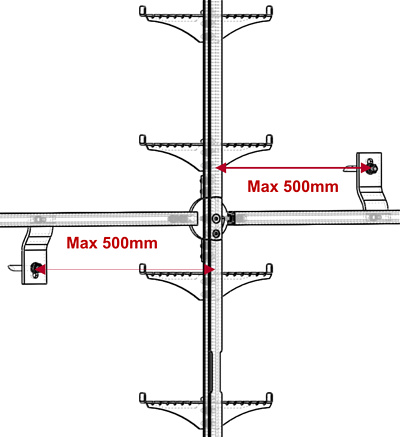

Les fixations « horizontales » de part et d'autre de l'aiguillage doivent être situées à moins de 500mm de l'aiguillage.
Dans le cas où l'aiguillage est une extrémité de ligne de vie horizontale, la fixation horizontale doit être située à 250mm maximum de l'aiguillage.
|
|
|
|
|
|
|
|
|
|
Les fixations horizontales de part et d'autre de l'aiguillage doivent être conformes au cahier des charges de la ligne de vie YPSOS horizontale. |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
 |  | |
