| 7. |
MONTAGE DU DISPOSITIF DE SORTIE |
 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|

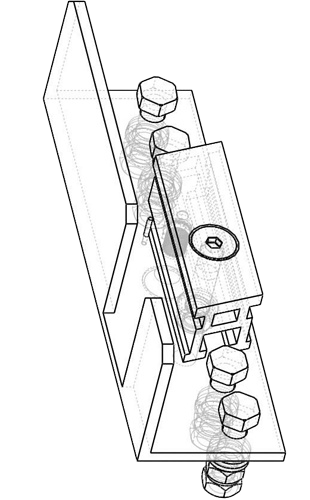

Le dispositif de sortie se présente sous la forme suivante:
|
|

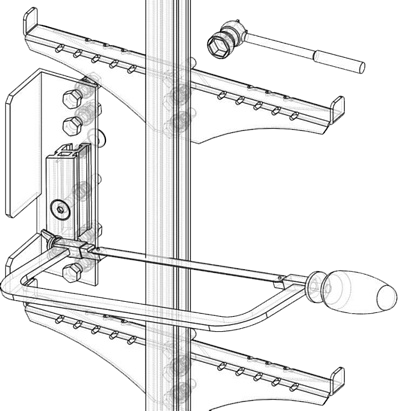

Le rail peut être coupé par l'intermédiaire d'une simple scie à métaux. Les deux coupes doivent être distantes de 95mm.
Le gabarit de montage YPS-GAB peut aider au montage.

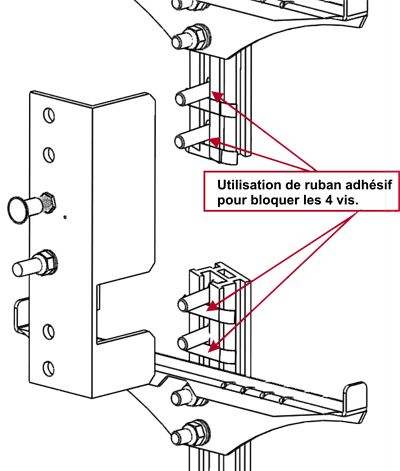

Afin de mettre en place aisément le dispositif de sortie en situation verticale, il est conseillé d'utiliser des rubans adhésifs pour pré-positionner les vis M10 :
|
|
|
|
|
|
|
|
|
Couper l'élément de rail avec un angle de 15°. Cet angle peut être respecté ou tronqué par une coupe droite lors de la mise en place de la sortie: |
|

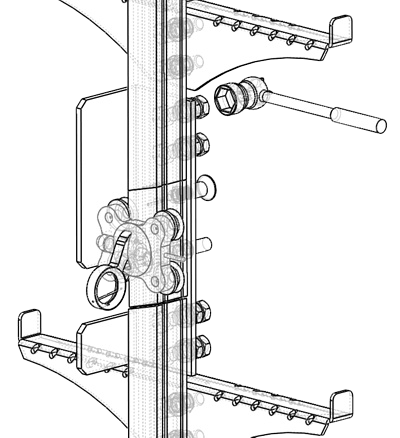

La dernière étape consiste donc à serrer au couple les 4 fixations (rondelles plates, grower, écrous, contre-écrous) et à tester le montage. |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
 |  | |
