YPSOS - SYSTEME ANTICHUTE
|
|
|
|
.
Système
Antichute
|
|
| |
|
|
|
|
|
 |
|
|
|
|
|
|
| 3. |
MONTAGE DES ELEMENTS D'ECHELLES |
 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

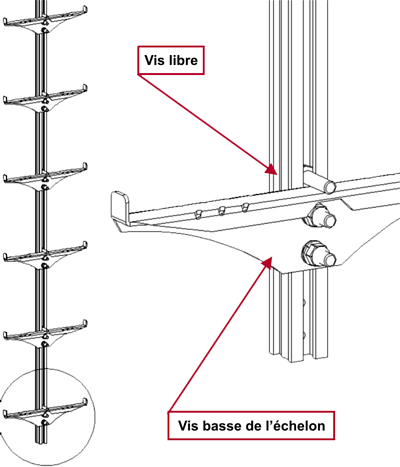

Une fois les fixations mises en place, les éléments d'échelles peuvent être posés de deux manières:
 Par l'intermédiaire de la vis M10 L35 restée libre entre les échelons.
Par l'intermédiaire de la vis basse de l'échelon. |
|
La vis libre permet de mettre en place tout type de fixation dans tout type d'orientation.

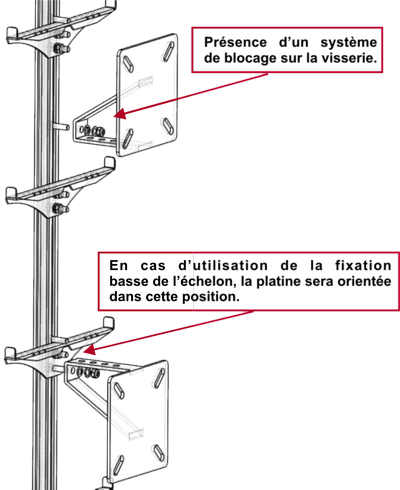

La vis basse de l'échelon permet de mettre en place toutes les fixations mais dans un sens bien déterminé. (La vis haute de l'échelon peut être parfois gênante).
Le couple de serrage à respecter: 45Nm.
Présence obligatoire sur toute la boulonnerie d'un système de blocage. |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
 |  | |
